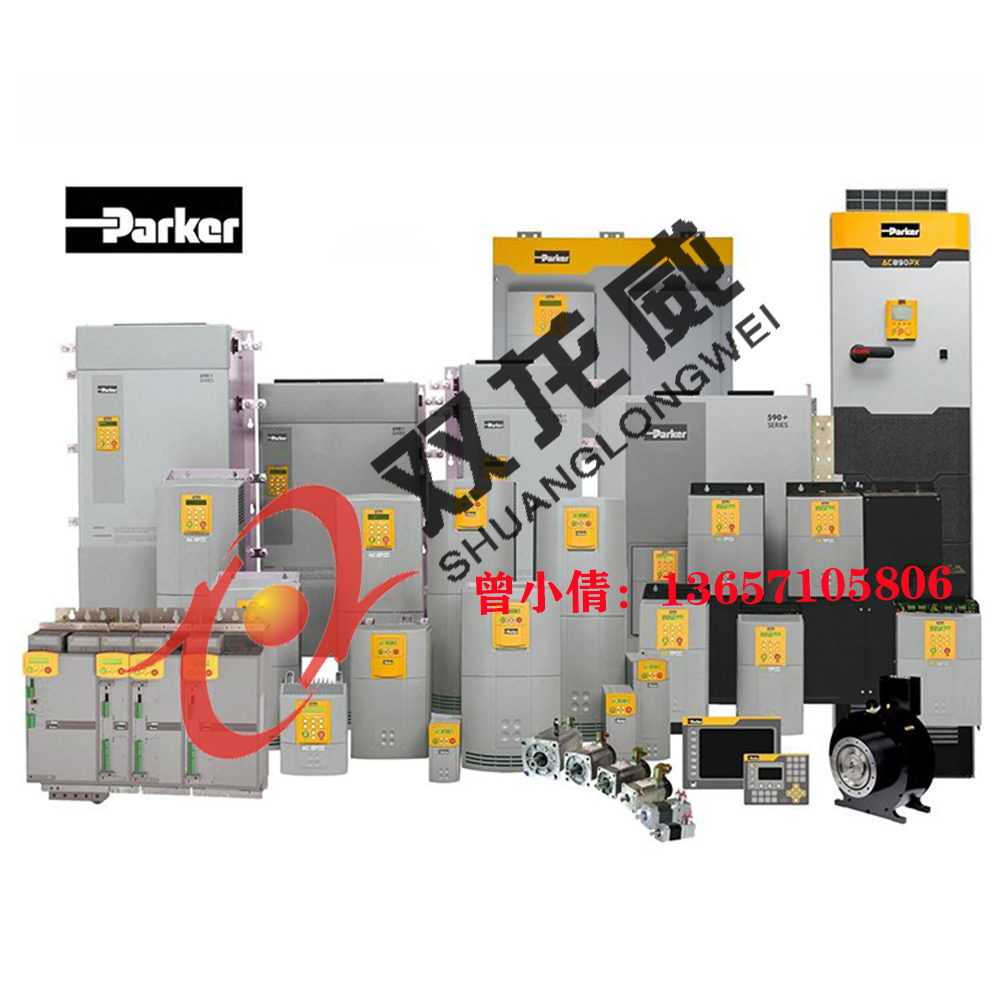

派克590直流电机调速器原装供应 派克全系列产品——派克590直流调速器原欧陆/美国派克（SSD）传动系统有限公司是变频器、直流传动和伺服传动及电机工业领域内技术的制造厂商，以宽广的产品范围，可靠的产品质量，不断创新的技术，丰富的应用经验和全球的支持能力而著称。

完整的产品说明：

调速器是派克众多成员中的一个独立产品分支，其包括了交流调速器(AC690+)和直流调速器

(DC590+)两个系列的产品，他们共享通用的编程环境，以及参数设置和通讯协议。DC590+直流调速器适应广大客户对直流电机的更复杂的驱动控制应用。其将通用的应用软件(包括绕线机控制为标准)，功能块编程和可配置的I/0，创建并集成在单一的模块中。

 选项:

l可编程面板6901

l串口通讯及总线(Profibus-DP,DeviceNet,CANopen,LINK,LonWorks,EI

Bisynch/RS422/RS485,Modbus RTU)

l速度反馈(模拟测速发电机,塑料光纤编码器,玻璃光纤编码器)

lEMC滤波器-工业等级

l可为用户提供符合欧洲或北美市场标准(UL-CSA)的进线电抗器

l可为用户提供加长线缆的进线变压器

l598+和599+系列外部模块控制器可用于提高现有产品的功率等级

 产品特点&优势:

l简单易学的参数设定和编程

l拆装灵活的编程面板

l产品结构紧凑省空间

l电机热敏电阻输入

 应用宏功能块:

l开闭环卷绕控制

l绕线机传感器控制

l分段控制

l数字函数控制

l嵌入式控制器的功能

 标准:

当依照产品手册安装时，DC590+系列符合下列标准:

l EMC兼容性:CE标准中所列出的依照2004/108/EC(电磁兼容指令规范范）

l 欧洲:本产品符合低压电器安全指令规范2006/95/EC

l 安全:EN61800-5/2003(当产品安装在同一个柜体内)

l 北美/加堂大:*符合UL508C和CSA22.2中第14项的作为一个开放式驱动器的要求(*仅适用于产品框架尺寸1-4)

l 过电压等级:过电压等级III(三相供电)/过电压等级II(备用电源)

l 污染等级:II(非导电性污染，排除暂时的冷凝)用于控制电子设备

技术规格:

供电电压:

三相

110-220VAC±10%,50-60Hz±5%

220-500VAC±10%,50-60Hz±5%

500-690VAC±10%,50-60Hz±5%

电枢电流输出额定值：

15至2700A(15-165A为DRV版本)

过载:

-额定电流15至270A的调速器:150%持续30秒/200%持续10秒

-额定电流270A以上的调速器:请参考产品调试手册中的内容

工作环境:

-额定电流15至165A的调速器:0-45℃/32-113°F

-额定电流180至270A的调速器:0-35℃/32-95°F

-额定电流380至2700A的调速器:0-40℃/32-104°F

海拔500米(每上升200米降容1%,上限可达到5000米)

保护:

标准产品为IP00/仅限于欧洲产地的产品框架尺寸为1(15-35A)的驱动器的防护等级为IP20 UL标准为敞开式[美国/加拿大]

速度反馈:

-电枢电压反馈/测速发电机/编码器反馈/光纤编码器反馈

模拟输入:

5模拟输入:1x12bit(+符号位),4x10bit(+符号位)

-1x速度要求设定(-10/0/+10V)/4x可定义

模拟输出:

3模拟输出:10bit

-1x电枢电流输出(-10/0/+10Vor 0-10V)/2x可定义

数字输入:

9数字输入:24VDC(上限15mA)

-1x程序停止/1x自由停车/1x外部停止/1x开始运行/5x可定义

数字输出:

3数字输出:24VDC/100mA(短路保护)

-3x 可定义

备用电源:

-1x-+10VDC/1x-10VDC/1x+24VDC

功率桥:

590+-四象限可再生型:双三相可控硅桥

591+-两象限非可再生型:单向可控硅桥

用可控硅的可变场控制

驱动保护:

-高能MOV/-散热器过热/-瞬时过流

-晶闸管触发失效/-反时限过电流/-行间缓冲网络

-磁场失效/-零速检测/-速度反馈失效/-失速保护

-电机过热/-失速保护

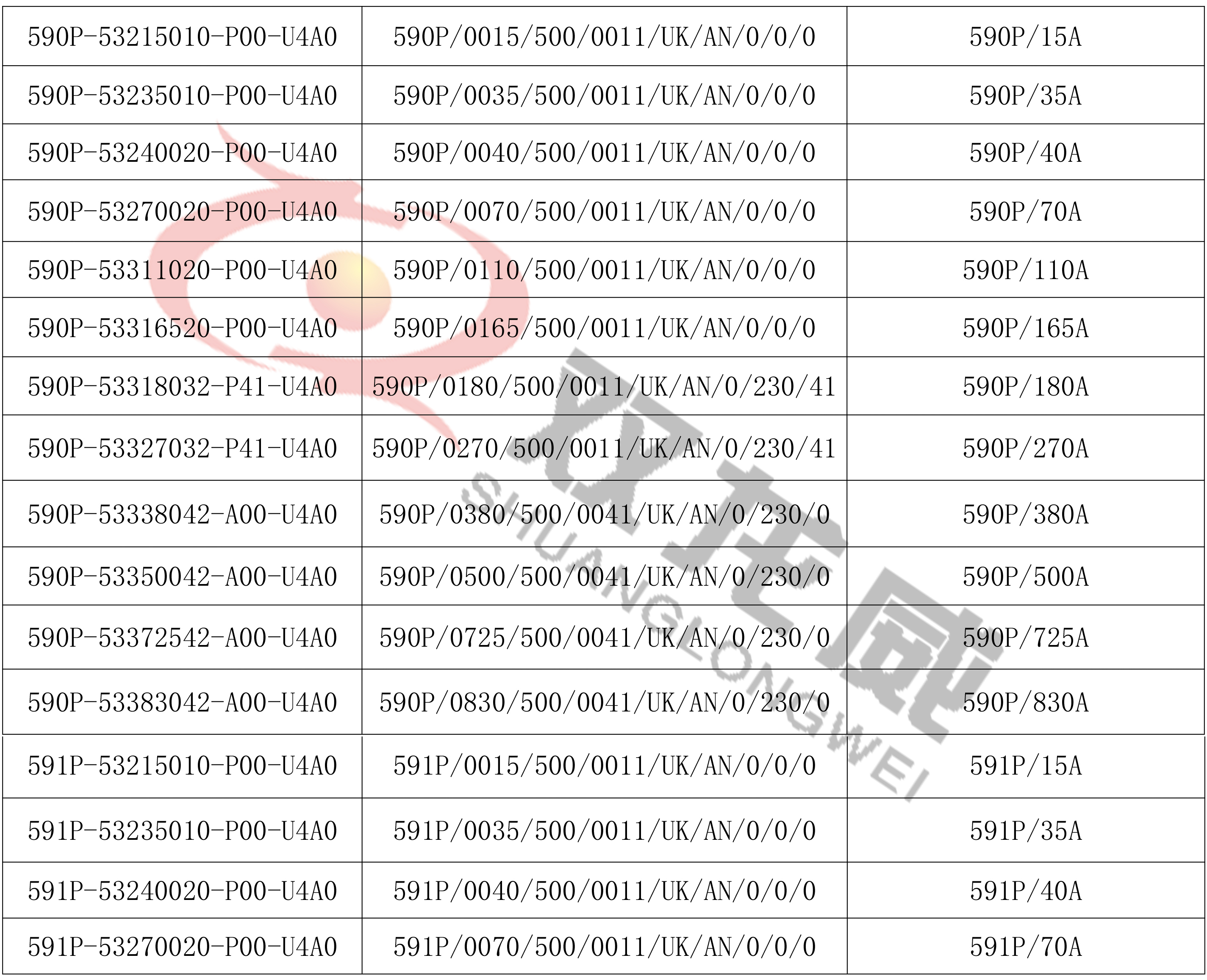

派克直流调速器型号 ：
